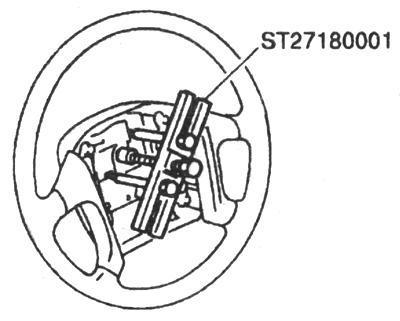

Рис. 5.14. Снятие рулевого колеса с помощью съемника

Установка

Установка выполняется в порядке, обратном снятию, с учетом следующего.

При повторном подсоединении спирального провода зафиксируйте провод лентой так, чтобы совместились неподвижный корпус и подвижная часть. Это избавит Вас от выполнения процедуры проверки нейтрального положения при установке спирального провода. Нейтральное положение (см. рис. 5.15)&hellip Осторожно поверните спиральный провод по часовой стрелке до упора. Затем поворачивайте его против часовой стрелки (приблизительно на 3,0 оборота), пока центрирующая метка не совместится с регулировочной меткой. (Подвижная часть фиксируется в нейтральном положении при помощи стопора. Ее можно установить на рулевое колесо без совмещения после снятия стопора).

Установите рулевое колесо следующим образом: Передние ходовые колеса в положение, соответствующее прямолинейному движению. Метка R на кулачке отмены обращена вниз. Три выступа совмещены с тремя отверстиями под рулевым колесом в сборе. Убедитесь, что спиральный провод встал в нейтральное положение и что реперный штифт слева от спирального провода совместился с отверстием под рулевым колесом в сборе. Не поворачивайте спиральный провод больше, чем необходимо. Не затягивайте с чрезмерным усилием. (Провод может оторваться). После установки проверьте, исправно ли работает система, наблюдая за сигнальной лампой надувных подушек безопасности. Если индикатор надувных подушек безопасности указывает на какое-либо отклонение от нормы, воспользуйтесь функцией самодиагностики или тестером CONSULT-II для обнуления памяти. Если сигнальная лампа надувных подушек безопасности все еще указывает на отклонение от нормы даже после выполнения самодиагностики, проведите диагностику системы. Отремойти-руйте неисправные компоненты.

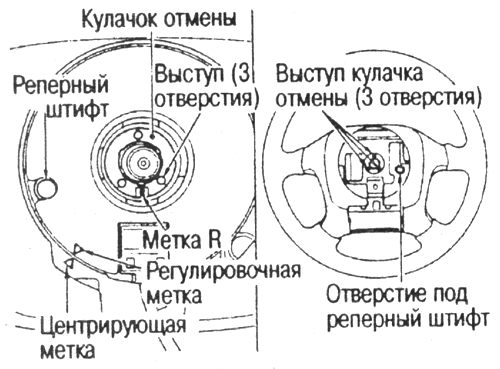

Рис. 5.15. Схема установки рулевого колеса
