Проверка герметичности тормозной системы Nissan Almera

Запустите двигатель и дайте ему поработать на холостых оборотах около 1 минуты. Заглушите его, подав вакуум к усилителю. Несколько раз нажмите на педаль тормоза с обычным усилием и выпустите имеющийся вакуум. Убедитесь, что при нажатии на педаль тормоза зазор между педалью тормоза и панелью пола постепенно увеличивается.

Запустите двигатель. Нажмите на педаль тормоза и удерживайте ее нажатой, затем заглушите двигатель. Подержите педаль нажатой около 30 секунд или более и убедитесь, что ход педали не меняется.

Снятие

Не деформируйте и не сгибайте тормозные трубки и шланги при снятии и установке усилителя тормоза. Замените палец серьги, если он поврежден. Не повредите резьбу шпилек усилителя тормоза. Если его наклонить при установке, можно повредить резьбу о перегородку.

Отсоедините вакуумные трубки от усилителя тормоза.

Снимите главный цилиндр.

Выньте шплинт и палец из серьги со стороны пассажирского салона. Снимите нажимной шток с педали тормоза.

Открутите крепежные гайки усилителя тормоза и педали тормоза в сборе.

Выньте усилитель тормоза из моторного отсека.

Проверка длины выступающего штока

При помощи ручного вакуумного насоса создайте в усилителе тормоза вакуум -66,7 кРа (-500 мм рт.ст.).

Поставьте калибр выступающей части штока в усилитель тормоза (рис. 6.7). Вращайте винт, пока калибр не упрется в первичный поршень.

Переверните калибр выступающей части штока вверх дном и зафиксируйте. Регулируйте, пока зазор между выступающей частью штока и винтом не станет равным 0 мм.

Номинальная длина при вакууме 66,7 кРа (-500 мм рт.ст.):

Без ESP: 10,4 мм

CESP: 6,2 мм

Рис. 6.7. Схема проверки длины выступающего штока

Установка

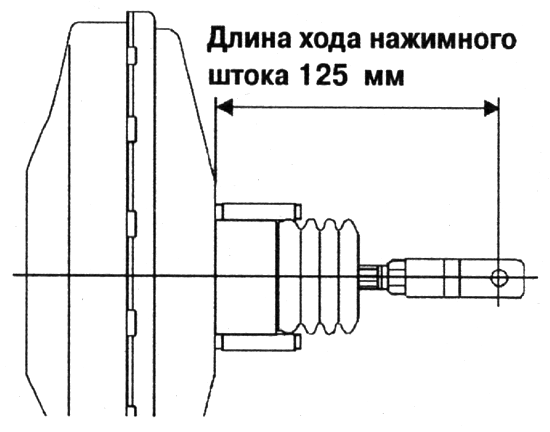

Ослабьте контргайку и отрегулируйте длину нажимного штока так, чтобы длина В (рис. 6.8) стала равной заданному значению.

Рис. 6.8. Регулировка длины нажимного штока

Отрегулировав длину, временно затяните контргайку и установите усилитель тормоза на автомобиль.

Подсоедините педаль тормоза к серьге нажимного штока.

Наверните крепежные гайки на педаль тормоза в сборе и затяните с требуемым моментом.

Подсоедините главный цилиндр к усилителю тормоза.

Отрегулируйте высоту и свободный ход педали тормоза.

Затяните контргайку нажимного штока с требуемым моментом.

Удалите воздух.
