Панель управления микроклиматом

Регулирование подачи воздуха

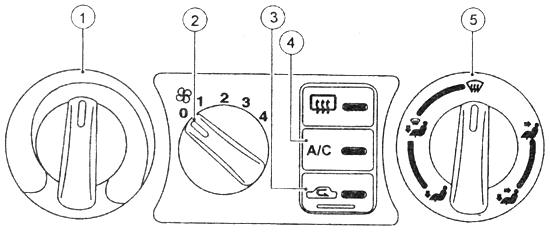

Рис. 1.47. Пульт управления системой отопления,

вентиляции и кондиционирования воздуха:

1 регулятор температуры воздуха, поступающего в салон

2 рукоятка регулятора подачи воздуха

3 выключатель режима рециркуляции воздуха

4 выключатель кондиционера (дополнительное оборудование)

5 переключатель режимов распределения воздуха

Для того чтобы включить вентилятор и установить желаемую подачу воздуха, поверните рукоятку регулятора воздуха (см. рис. 1.47) или воспользуйтесь кнопками 14 (см, рис. 1.48)

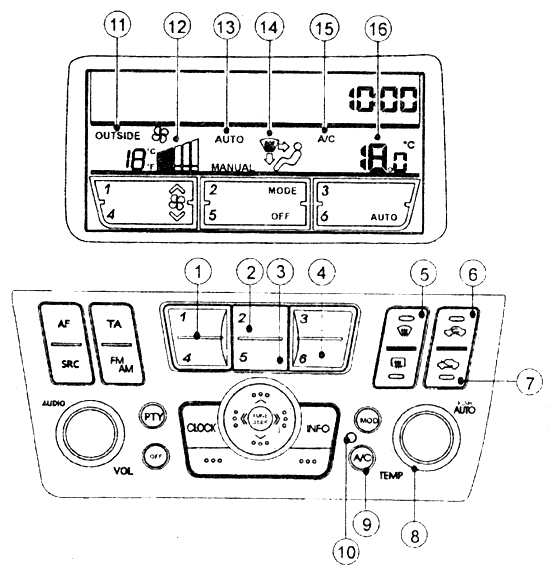

Рис. 1.48. Пульт управления системой отопления и вентиляции

и кондиционирования воздуха:

1 кнопки ручного регулирования подачи воздуха 1 или 4

2 ручной переключатель режимов распределения воздуха (MODE)

3 выключатель системы управления микроклиматом (дополнительное оборудование)

4 выключатель автоматического режима управления микроклиматом

(дополнительное оборудование)

5 выключатель обдува ветрового стекла

6 выключатель режима рециркуляции воздуха

7 выключатель режима приточной вентиляции

8 регулятор температуры воздуха/выключатель автоматического режима

управления микроклиматом PUSH AUTO

9 выключатель кондиционера (дополнительное оборудование)

10 индикатор включения кондиционера воздуха

(дополнительное оборудование)

11. указатель температуры наружного воздуха (дополнительное оборудование)

12 графический указатель частоты вращения вентилятора

13 индикатор автоматического/ручного режима управления микроклиматом

(дополнительное оборудование)
14 индикатор режима распределения воздуха

15 индикатор кондиционера воздуха (дополнительное оборудование)

16 указатель температуры воздуха в салоне

Ручной переключатель режимов распределения воздуха (MODE).

Дня того чтобы выбрать тот или иной режим распределения воздуха, поверните рукоятку переключателя в требуемое положение (см. рис. 1.47), нажмите на переключатель MODE: кнопка 2 (см. рис. 1.48). При этом загорится индикатор MANUAL ручного режима управления микроклиматом (дополнительное оборудование).

Переключатель обеспечивает возможность выбора одного из нескольких режимов распределения воздуха.

Воздух поступает в салон через центральные и боковые дефлекторы.

Воздух поступает в салон через центральные и боковые дефлекторы, а также через нижние вентиляционные отверстия.

Воздух поступает в салон, в основном, через нижние вентиляционные отверстия.

Воздух поступает в салон через сопла обдува ветрового стекла и нижние вентиляционные отверстия.

Выключатель режима рециркуляции

Положение Выключено (индикатор не горит)

Система вентиляции и отопления работает в обычном режиме приточной вентиляции, когда наружный воздух поступает в салон.

Режим приточной вентиляции воздуха используется для обычных условий отопления и вентиляции салона.

Положение Включено (индикатор горит)

Нажмите на кнопку и включите режим рециркуляции при езде пс пыльным дорогам (в шлейфе поднятой пыли) или в плотном транспортном потоке, для того чтобы изолировать салон автомобиля от проникновения пыли и неприятных запахов отработавших газов автомобилей. При этом салон автомобили изолируется от атмосферы, а воздух в салоне циркулирует по замкнутому контуру.

ВНИМАНИЕ! Не рекомендуется использовать режим рециркуляции воздуха продолжительное время. Без притока свежего воздуха атмосфера в салоне автомобиля потеряет свежесть, а на окнах появится пленка конденсированной влаги.

Выключатель режима приточной вентиляции

Нажмите на выключатель, для того чтобы в салон начал поступать наружный воздух (при этом загорится соответствующий индикатор)

При нажатии на выключатель режима рециркуляции режим приточной вентиляции автоматически выключается.

Отопление салона

Система отопления работает только после прогрева двигателя.

В режиме отопления теплый воздух поступает в салон через нижние вентиляционные отверстия (см. рис. 1.44).

1. Выключите режим рециркуляции (индикатор должен погаснуть)

2. Поверните рукоятку переключателя режимов.

3. Вьючите требуемую подачу воздуха.

4. Поверните рукоятку регулятора температуры в требуемое положение между средним и крайним правым положением (см. рис. 1.48).

5. Включите режим приточной вентиляции для нормального отопления салона (индикатор должен гореть).

6. Включите режим с помощью кнопки MODE.
7.Установите требуемую подачу воздуха кнопками 1и 4.

8. С помощью поворотного регулятора 7 установите нужную температуру воздуха.

Для ускорения прогрева холодного салона автомобиля включите с помощью кнопки режим рециркуляции воздуха (индикатор должен загореться). Не забудьте выключить режим рециркуляции, как только воздух в салоне достаточно прогреется (индикатор должен погаснуть). После предварительного интенсивного прогрева салона система отопления должна продолжать функционировать в обычном режиме с поступлением в салон.

1. Выключите режим рециркуляции (индикатор должен погаснуть).

2. Поверните рукоятку переключателя режимов в положение.

3. Установить требуемую подачу воздуха.

4. Поверните рукоятку регулятора температуры в требуемое положение (см. рис. 1.48).

5. Включите режим приточной вентиляции (индикатор должен гореть).

6. Включите режим с помощью кнопки MODE.
7 Установите требуемую подачу воздуха кнопками 1

8. С помощью поворотного регулятора 7 установите нужную температуру воздуха.

Обдув стекол. Данный режим используется для удаления со стекол конденсированной влаги или инея (см. рис. 1.47).

1. Выключить режим рециркуляции (индикатор должен погаснуть).

2. Повернуть рукоятку переключателя режимов.

3. Установите требуемую подачу воздуха (см. рис. 1.48).

4. Нажмите на кнопку и включите режим обдува стекол (индикатор должен гореть).

5. Установите требуемую подачу воздуха кнопками 1 и 4.

6. С помощью поворотного регулятора установите температуру воздуха в диапазоне от 25° С до 32° С.

Для того чтобы быстро удалить со стекол иней, включите режим рециркуляции воздуха (индикатор должен гореть) (см. рис. 1.47).

Установите максимальную подачу воздуха и поверните регулятор температуры воздуха в крайнее правое положение (максимальная температура). Как только стекло очистится .от инея, включите режим приточной вентиляции (см. рис. 1.48).

Включите максимальную подачу воздуха и поверните регулятор температуры в крайнее правое положение (соответствует максимальной температуре), Как только стекло очистится от инея, включите режим приточной вентиляции.

Отопление салона и обдув стекол (см. рис. 1.47).

1 Выключите режим рециркуляции (индикатор должен погаснуть).

2. Поверните рукоятку переключателя режимов. Установите требуемую подачу воздуха.

3. Поверните рукоятку регулятора температуры в требуемое положение между средним и крайним правым положением (см. рис. 1.47).

4. Включите режим приточной вентиляции (индикатор должен гореть)

5. Включите режим с помощью кнопки MODE.

6. Установите требуемую подачу воздуха кнопками 1 и 4.

7. С помощью поворотного регулятора установите температуру воздуха в диапазоне от 25° С до 32 °С.

Выключатель системы управления микроклиматом

Для того чтобы выключить систему отопления, вентиляции и кондиционер воздуха (для некоторых вариантов исполнения автомобиля), нажмите на выключатель 5.

Снижение температуры в салоне (ручное управление)

Данный режим используется для уменьшения температуры воздуха в салоне и для осушения воздуха, поступающего в салон.

1. Выключите режим рециркуляции, если он был предварительно включен (встроенный в кнопку индикатор должен погаснуть).

2 Установите рукоятку регулятора распределения воздуха.

3. Включите кондиционер воздуха (встроенный в кнопку индикатор должен загореться).

4. Поверните регулятор температуры воздуха в требуемое положение.

Для ускорения охлаждения салона автомобиля в жаркую погоду включите режим рециркуляции воздуха (встроенный в кнопку индикатор должен загореться). Не забудьте выключить режим рециркуляции, когда воздух в салоне достаточно охладится.

Отопление салона предварительно осушенным воздухом.

Данный режим используется для подачи в салон осушенного теплого воздуха.

1. Выключите режим рециркуляции, если он был предварительно включен (встроенный в кнопку индикатор должен погаснуть),

2. Установите рукоятку регулятора распределения воздуха в положение.

3. Поверните регулятор подачи воздуха в требуемое положение.

4. Включите кондиционер воздуха (встроенный в кнопку индикатор должен загореться).

5. Поверните регулятор температуры воздуха в требуемое положение.
