Перед проведением проверки генератора убедитесь, что аккумулятор полностью заряжен. Для проверки потребуются вольтметр на 30 V и подходящие пробники. Проверка генератора выполняется при помощи блок-схемы (рис. 7.7).

Перед началом проверьте плавкую вставку. Аккумулятор должен быть полностью заряжен.

Если проверка показала, что система в порядке, несмотря на то, что система зарядки не работает, проверьте соединение контакта В (момент затяжки). Если в цепи возбуждения имеется обрыв, проверьте состояние катушки, токосъемных колец и щеток ротора. При необходимости замените неисправные части новыми.

Если при работе генератора возникают следующие состояния, активируется регулятор напряжения, который включает сигнальную лампу CHARGE:

Вырабатывается чрезмерно высокое напряжение.

Напряжения не вырабатывается.

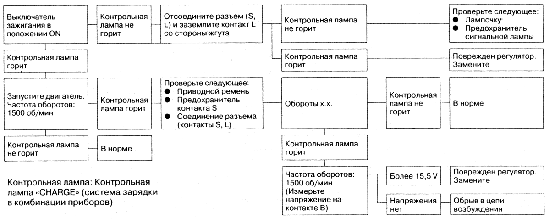

Рис. 7.7. Блок-схема поиска неисправностей в системе зарядки
