Проверка

1. Проверьте, нет ли трещин, износа и прочих повреждений на тормозных трубках и шлангах. Замените поврежденные компоненты.

2. Проверьте, нет ли на утечек жидкости, полностью нажав на педаль тормоза при работающем двигателе.

Снятие и установка тормозных трубок и шлангов

Снятие передних тормозных трубок и шлангов

ВНИМАНИЕ! Не допускайте попадания тормозной жидкости на окрашенные участки она может серьезно повредить лакокрасочное покрытие. Если же тормозная жидкость пролилась на окрашен-ные участки, немедленно вытрите ее и смойте водой. Не сгибайте, не скручивайте тормозные шланги и не тяните за них. Во избежание попадания пыли и других посторонних частиц в тормозную жидкость закупоривайте соединения тормозной системы.

Подсоедините виниловую трубку к штуцеру прокачки.

Постепенно слейте тормозную жидкость из штуцера прокачки каждого колеса, нажимая на педаль тормоза.

При помощи накидного гаечного ключа открутите гайки с буртиком и отсоедините тормозную трубку от шланга.

Открутите болты с проушиной и отсоедините суппорт в сборе от тормозного шланга (рис. 6.15).

Сначала снимите пружину фиксатора с тормозной трубки и из точек крепления на стойке. Затем снимите тормозной шланг.

Установка передних тормозных трубок и шлангов

ВНИМАНИЕ! Заливайте свежую тормозную жидкость DOT 3 или DOT 4. Не используйте слитую тормозную жидкость повторно.

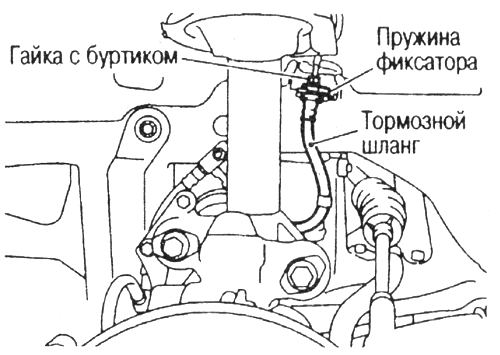

Рис. 6.15. Отсоединение суппорта от тормозного шланга

Рис. 6.16. Гидравлический контур тормозной системы:

1 тормозной диск переднего колеса 2 4-х контактный коннектор

3 усилитель тормозов 4 тормозной диск заднего колеса

Подсоедините тормозной шланг к суппорту в сборе и затяните болты с проушиной с требуемым моментом. Плотно подсоедините тормозной шланг к выступам на корпусе цилиндра. Не используйте повторно медные шайбы для болтов с проушиной.

Подсоедините тормозной шланг к стойке и закрепите пружиной фиксатора.

Подсоедините тормозной шланг к тормозной трубке. Временно затяните гайки с буртиком от руки насколько это возможно. Закрепите их пружиной фиксатора.

При помощи накидного динамометрического гаечного ключа затяните с требуемым моментом.

Заливайте свежую тормозную жидкость, пока она не начнет вытекать из штуцеров прокачки. Затем удалите воздух.

Снятие задних тормозных трубок и шлангов

Подсоедините виниловую трубку к штуцеру прокачки.

Постепенно слейте тормозную жидкость из штуцера прокачки каждого колеса, нажимая на педаль тормоза.

П ри помощи накидного гаечного ключа открутите гайки с буртиком и отсоедините тормозную трубку от шланга (рис. 6.17).

Рис. 6.17. Отсоединение тормозной трубке

от тормозного шланга

Снимите пружину фиксатора и открутите болты с проушиной.

Установка задних тормозных трубок и шлангов

Подсоедините тормозной шланг к тормозной трубке. Временно затяните гайки с буртиком от руки насколько это возможно.

Закрепите тормозной шланг пружиной фиксатора и подсоедините шланг со стороны колеса к суппорту в сборе.

Затяните болты с проушиной с требуемым моментом. Затем при помощи накидного динамометрического гаечного ключа затяните гайки с буртиком с требуемым моментом.

Залейте свежую тормозную жидкость, пока она не начнет вытекать из штуцеров прокачки.

Затем удалите воздух.

ВНИМАНИЕ! Если на штуцерах имеется утечка, подтяните их. Замените поврежденные компоненты.

Проверьте шланги, трубки, штуцеры на утечку жидкости, повреждение, перекручивание, деформацию, задевание за другие части и ослабление затяжки. Запустите двигатель. Нажмите на педаль тормоза и удерживайте ее нажатой около 5 секунд, проверяя каждый компонент на утечку.
